Distanční objímky SM DUO2 (kluzné vymezovací objímky) výšky 32, 50, 70, 100, 160 mm pro potrubí DE > 500 mm

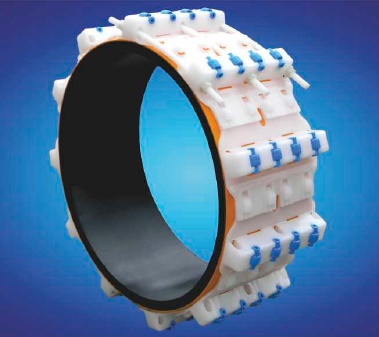

Distanční objímky SM DUO2 jsou určeny pro potrubí velkých průměrů. Jsou charakteristické vysokou pevností a odolností proti zatížení a především nosnými válečky, které usnadňují nasouvání potrubí do chráničky. U typu DUO2 je systém spojování objímky vyřešen na principu polyamidových šroubů utahovaných maticemi. Tyto objímky nemají žádné kovové součásti, takže jsou vhodné pro katodickou ochranu potrubí.

Rozsah zsah průměrů: od 500 mm.
Výška objímky: 32, 50, 70, 100, 160 mm.
Šířka prvku: 240 mm.

Materiál: PE HD, kyselinovzdorná ocel.
Provozní teplota: od -20° do +80° C.

Vzdálenost mezi distančními objímkami v závislosti na hmotnosti potrubí: 1-2 m
(od začátku a od konce prostupu 0,15 m).

Maximální obvodové zatížení: 3 200kg.

Objímky SM DUO2 - počet prvků dle průměru potrubí:

Vnější průměr potrubí (mm)	Počet prvků	Vnější průměr potrubí (mm	Počet prvků
500-525	10 prvků	1026-1075	21 prvků
526-575	11 prvků	1076-1125	22 prvků
576-625	12 prvků	1126-1175	23 prvků
626-675	13 prvků	1176-1225	24 prvků
676-725	14 prvků	1226-1275	25 prvků
726-775	15 prvků	1276-1325	26 prvků
776-825	16 prvků	1326-1375	27 prvků
826-875	17 prvků	1376-1425	28 prvků
876-925	18 prvků	1426-1475	29 prvků
926-975	19 prvků	1476-1525	30 prvků
976-1025	20 prvků

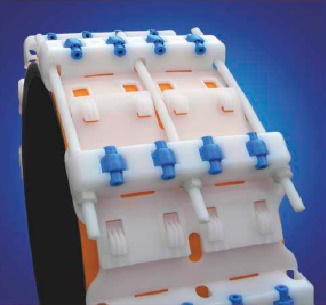

Montáž vyžaduje pouze nasunutí distanční objímky skládající se z potřebného počtu segmentů ( spojených háčkovým zámkem) na potrubí, nasazení a utažení pomocí dvou plastových šroubů.

Montážní postup:

Montáž objímek je velmi jednoduchá a vyžaduje použití pouze maticového klíče.
Po zvolení správného počtu článků dle tabulky:
- spojit články pomocí oček a háčků
- nasadit na potrubí a spojit konce polyamidovými šrouby, nasadit podložky a matice
- objímku posunout na požadované místo a pomocí klíče rovnoměrně utáhnout matice
- pokud šrouby jsou příliš dlouhé je možno je zkrátit
- po nasazení potřebného množství objímek je možné potrubí zasunout do chráničky
