Konzoly typ KR-W

Konzoly typu KR-W jso určeny pro svislá potrubí. Průměry DN50 až DN250.

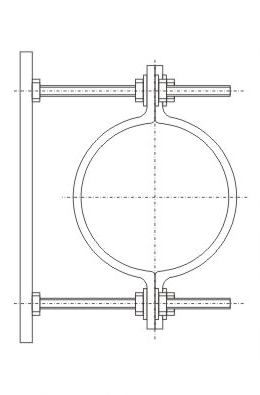

Konzoly s regulací vzdálenosti od nosné zdi, popřípadě bez regulace, určena pro potrubí o průměru v rozmezí DN50 až DN250.

Regulace uložení potrubí se provádí pomocí 4 nebo 6 šroubů v rozmezí ±50 mm.

Montáž pomocí vrtaných kotevních šroubů. Je možné i přivaření nebo přišroubování k ocelové nosné konstrukci.

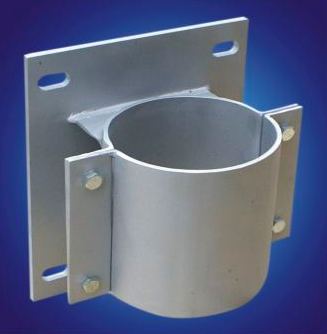

Konzola bez regulace

DN	Tlošťka plechu	Šroub	Nosnost (kN)	Maximální osová síla (kN)	Maximální příčná síla (kN)
50	3	4xM12	4	4	2
80	3	4xM12	4	4	2
100	3	4xM16	6	6	3
150	3	4xM16	6	6	3
200	4	6xM20	8	8	6
250	4	6xM20	8	8	6
