Pažnice KS ocelové (chráničky)

Ocelové chráničky (pažnice) slouží k provádění těsných prostupů potrubí přes stavební přepážky (stěny nádrží, základy budov, stropy). Jsou určeny pouze pro nově prováděné stavby.

Rozměry:
Vnitřní průměr chráničky od DN40 do DN3000
Materiál: kyselinovzdorná ocel, pozinkovaná ocel
Tloušťka stěny chráničky: pro pozinkovanou ocel od 2,0 mm do 12,0 mm
pro kyselinovzdornou ocel od 2,0 mm do 10,0 mm.
Maximální délka do 6 m.
   Veškeré rozměry jsou na zakázku, cenová nabídka na vyžádání.
Na vyžádání je možné navrhnout a vyrobit i jiné tvary pažnice, např.:
pažnice pro prostupy pod daným úhlem, pažnice s tvarovaným límcem p
ro válcové nádrže, pažnice s přřírubou pro spojení s izolační folií, pažnic sloužící jako pevný bod (pažnice EL).



detail obrázku  detail obrázku  detail obrázku

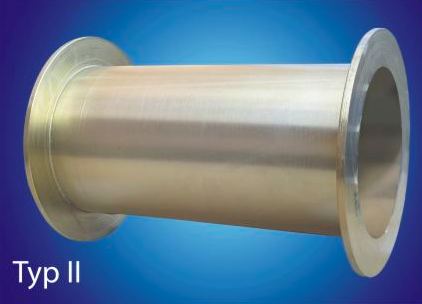

KS 1     KS 2   KS 3

Speciální provedení

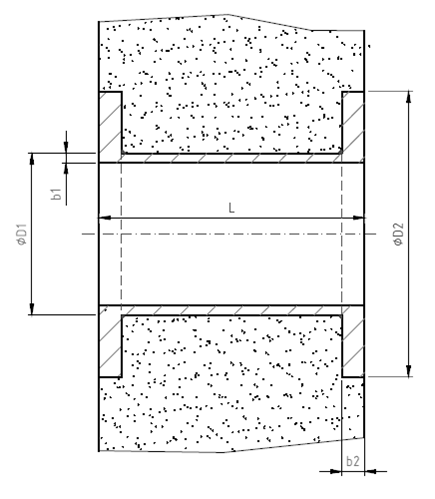

Standartní ocelové nerezové pažnice KS1 - základní provedení a rozměry

Na přání je možno vyrobit i v jiných rozměrech a provedení (např. jiné umístění límce). Pažnice je pro zabetonování při nově prováděných stavbách.
Cenová nabídka na vyžádání.



  D1
(mm)
b1LD2
(mm)
b2
76,13 dle zadání 2164
88,93dle zadání2294
114,33dle zadání2544
139,73dle zadání2804
168,33dle zadání3084
193,73dle zadání3344
219,13dle zadání3594
273,03dle zadání4134
323,93dle zadání4644
355,63dle zadání4964
406,43dle zadání5464
457,04dle zadání5975
508,05dle zadání6485
610,05dle zadání7505
711,05dle zadání8516


                   detail obrázku

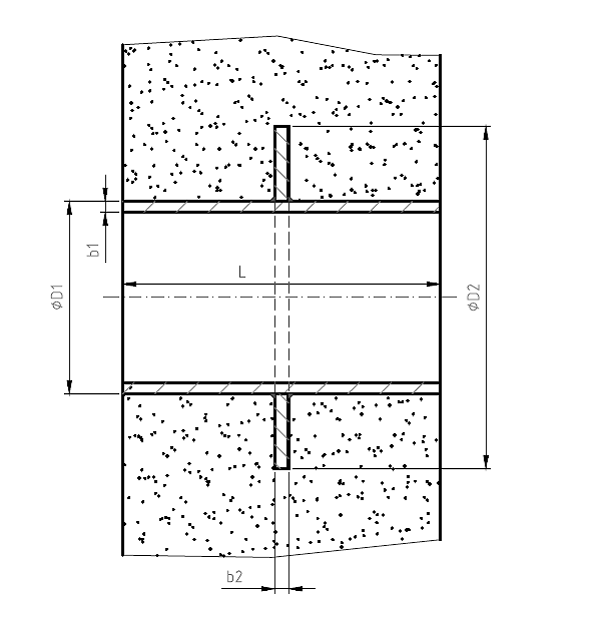

Standartní ocelové nerezové pažnice KS 2 - základní rozměry a schéma provedení

Na přání je možno vyrobit i v jiných rozměrech a provedeních. Pažnice jsou pro zabetonování při nově prováděných stavbách.



  D1
(mm)
b1LD2
(mm)
b2
76,13 dle zadání 2164
88,93dle zadání2294
114,33dle zadání2544
139,73dle zadání2804
168,33dle zadání3084
193,73dle zadání3344
219,13dle zadání3594
273,03dle zadání4134
323,93dle zadání4644
355,63dle zadání4964
406,43dle zadání5464
457,04dle zadání5975
508,05dle zadání6485
610,05dle zadání7505
711,05dle zadání8516


                     detail obrázku

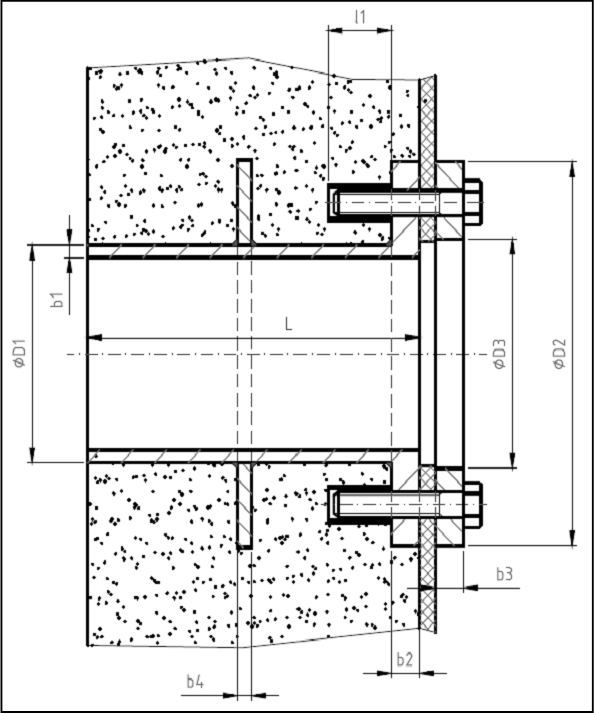

Standartní ocelové nerezové pažnice s límcem a volnou přírubou - základní rozměry a schéma provedení

Volná příruba slouží k uchycení a napojení izolační folie. Na přání je možno vyrobit i v jiných rozměrech a provedeních.

Pažnice je pro zabetonování při nově prováděných stavbách.
Cenová nabídka na vyžádání.



D1
(mm)
b1LD2
(mm)
b2D3
(mm)
b3b4l1M
76,13dle zadání21668564408xM6
88,93dle zadání22969864408xM6
114,33dle zadání2546124644010xM6
139,73dle zadání2806150644010xM6
168,33dle zadání3086178644012xM6
193,73dle zadání3346204644012xM6
219,13dle zadání3596220644012xM6
273,03dle zadání413628644014xM6
323,93dle zadání4646334644016xM6
355,83dle zadání4966366644018xM6
406,43dle zadání5466416644020xM6
457,04dle zadání5976467654022xM6
508,05dle zadání6486518654024xM6
610,05dle zadání7506620654026xM6
711,05dle zadání8516721664028xM6

                                  detail obrázku

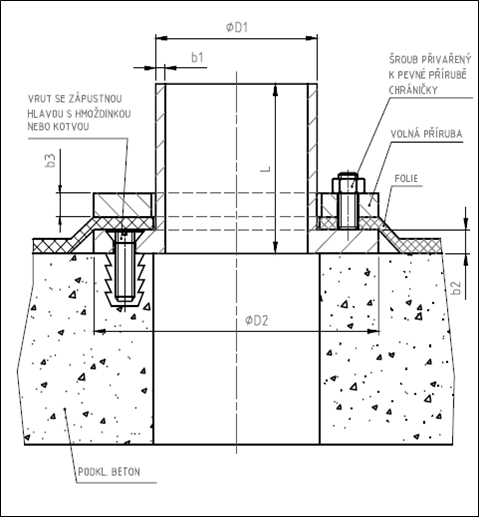

Standartní ocelové nerezové pažnice s volnou přírubou - základní rozměry a schéma provedení

Volná příruba slouží k uchycení a napojení izolační folie. Na přání je možno vyrobit i v jiných rozměrech a provedeních.

Pažnici je možno použít pro vertikální potrubí (prostup stropem) i horizontální potrubí (prostup stěnou).
Cenová nabídka na vyžádání.



D1
(mm)
b1LD2
(mm)
b2b3M
76,13dle zadání216668xM6
88,93dle zadání229668xM6
114,33dle zadání2546610xM6
139,73dle zadání2806610xM6
168,33dle zadání3086612xM6
193,73dle zadání3346612xM6
219,13dle zadání3596612xM6
273,03dle zadání4136614xM6
323,93dle zadání4646616xM6
355,63dle zadání4966618xM6
406,43dle zadání5466620xM6
457,04dle zadání5976622xM6
508,05dle zadání6486624xM6
610,05dle zadání7506626xM6
711,05dle zadání8516628xM6

                       detail obrázku







Soubory ke stažení

technický list pažnice (chránička) KS1 (velikost: 108kB, typ: PDF)

technický list pažnice (chránička) KS2 (velikost: 105kB, typ: PDF)

technický list pažnice (chránička) KS3 (velikost: 90kB, typ: PDF)
