Těsnící manžety typu N



Manžety typu „N“ se používají ve vodovodních, plynových, kanalizačních  sítích za účelem utěsnění prostoru mezí potrubím a chráničkou.

Pro tento typ manžet je charakteristická jednoduchá montáž, velká stálost a schopnost kompenzace osové tepelné dilatace potrubí bez ztráty těsnicí schopnosti spoje. Díky elasticitě použitého materiálu je možno manžety natáhnout nebo stáhnout o cca 7% na průměru vzhledem k tabulkovým hodnotám.

Technické údaje pro typ „N“:

rozměrová řada: DN20x50 - DN500x600

materiál:

elastomer EPDM, NBR, silikon

stahovací páska z nerez oceli

 detail obrázku

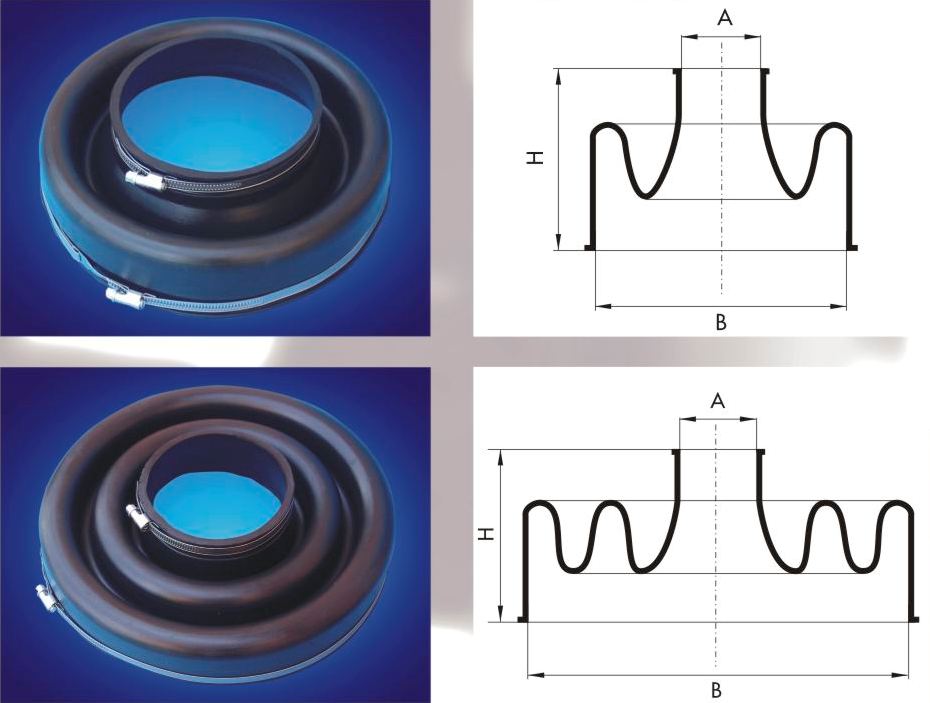

Manžety N - skutečné rozměry manžet

   Potrubí
DNxDN

   Rozměr manžety
A  x  B  x  H
    Potrubí
DN x DN
   Rozměr manžety
A  x  B  x  H
 20x  50 22-30     60-68       75100x300101-120    300-349    130
 25x  50 28-36     60-68       75 125x200121-140     210-239    130
 25x  80  28-36     85-100     75 125x240121-140    240-269    130
 25x100  28-36    101-120    75 125x250121-140    270-299    130
 25x150  28-36    150-174    75 150x200150-174     210-239    130
 32x  80 37-45     85-100     75 150x240150-174     240-269     130
 32x100 37-45    101-120    75 150x250150-174    270-299    130
 32x150 37-45    150-174    75 150x300150-174    300-349    130
 40x100 46-54    101-120    75 180x250175-209    270-299    130
 40x125 46-54    121-140    75 180x300175-209    300-349    130
 40x150 46-54    150-174    75 200x250 210-239    270-299    75
 50x100 60-68    101-120    75 200x300 210-239    300-349    130
 50x125 60-68    121-140    75 200x350 210-239    350-389    130
 50x150 60-68    150-174    75 200x400 210-239    390-439    130
 65x125 70-84    121-140    75 240x300240-269    300-349   130
 65x150 70-84    150-174    75 240x350240-269    350-389    130
 65x200 70-84    210-239    130 240x400240-269    390-439    130
 80x150 85-100    150-174    75 250x300270-299    300-349    130
 80x180 85-100    175-209    75 250x350270-299    350-389    130
 80x200 85-100    210-239    130 250x400270-299    390-439    130
 80x240 85-100    240-269    130 300x400300-349    390-439    130
 80x250 85-100    270-299    130 300x450300-349    430-480    75
 100x150101-120    150-174   75 300x500300-349    490-535    75
 100x180101-120    175-209   75 400x500390-439    490-535    75
 100x200101-120    210-239   130 400x600390-439    590-635   75
 100x240101-120    240-269   130 500x600490-535    590-635    75
 100x250101-120    270-299   130

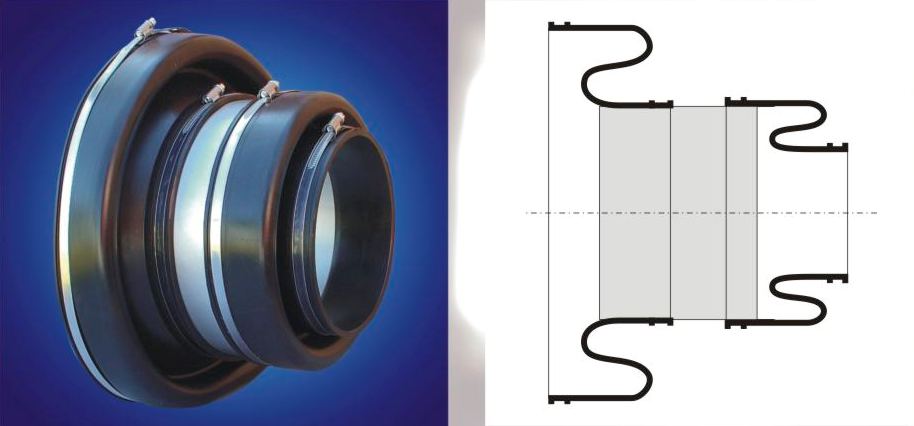

Rozsah použití je možno rozšířit aplikací dvou manžet spojených krátkou ocelovou trubkou.  Na objednávku dodáváme silikonové manžety  (provozní teplota od -55°C do +230°C),
popřípadě manžety z NBR odolné ropným produktům (provozní teplota od –20°C do +90°C)

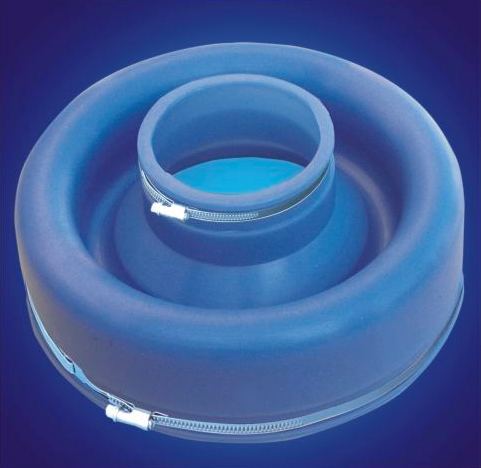

detail obrázku     detail obrázku

Soubory ke stažení

Prohlášení o vlastnostech manžety N (velikost: 147kB, typ: PDF)

technický list manžety N (velikost: 145kB, typ: PDF)
