Distanční objímky typ R (kluzné vymezovací objímky) výšky 28, 42, 58, 72 mm pro potrubí DE 160 - 420 mm

Objímky typ R jsou určeny pro střední potrubí DN150 až DN400. Výšky objímek 28, 42, 58, 72 mm. Objímky byly navrženy pro dlouhé protlaky a prostupy.
Na koncích třecích segmentů  jsou speciální válečky, které zaměňují třecí odpor na válivý a tím velmi usnadňují protažení potrubí chráničkou.
Velikost válečků je navržena tak, že bez problémů projedou přes nálitky u svařovaných PE potrubí
nebo jiné nerovnosti vyskytující se v chráničkách. Navíc se velmi osvědčily ve zkorodovaných
chráničkách z ocelového potrubí.

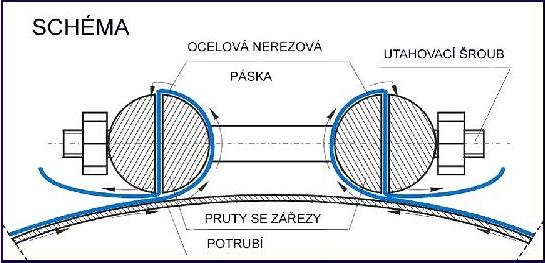

Objímky jsou dodávány v rozloženém stavu. Při montáži se odpovídající množství plastových prvků (dle tabulky) nasune na dvě pásky z nerezové oceli a upevní utažením zámků dle schématu. Rozsah průměrů: od 160 do 420 mm. Výška objímky: 28, 42, 58, 72 mm.               Válečky přečnívají o 7mm nad segmenty. Šířka prvku: 145 mm. Materiál: polyetylen PE HD, kyselinovzdorná nerezová ocel.

Montážní postup: Montáž objímek je velmi jednoduchá a vyžaduje použití pouze maticového klíče. Po zvolení správného počtu článků dle tabulky: - nasunout na oba pásky příslušný počet segmentů - objímku nasadit na potrubí, protáhnout pásky pruty zámku a lehce dotáhnout šrouby - posunout na požadované místo a utáhnout šrouby zámku maticovým klíčem - po nasazení potřebného množství objímek je možné potrubí zasunout do chráničky

Provozní teplota:  od -20° do +80°C.

Vzdálenost mezi distančními objímkami v závislosti na hmotnosti potrubí: 1,5 m (od začátku
a od konce prostupu 0,15 m).

Maximální obvodové zatížení: 4 000 N.

Objímky R - tabulka počtu prvků dle průměru

Soubory ke stažení

technický list R (velikost: 202kB, typ: PDF)
