Těsnění prostupu GP-T

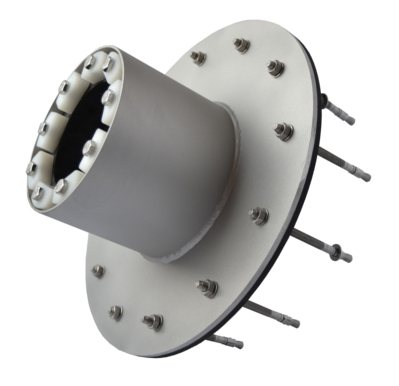

Těsnění prostupu GP-T je těsnění s přídavným pouzdrem kotveným ke stavební přepážce. Používá se v případech, kdy není možné instalovat těsnění prostupu přímo v otvoru.

Technické údaje pro těsnění prostupu GP-T: průměr: do DN3000 Max. pracovní tlak: 0,25 MPa  materiál: prstenec -kyselinovzdorná ocel 1.4307, 1.4404, 1.4541, pozinkovaná ocel S235 těsnící vložka: EPDM, NBR, silikon Těsnění prostupu se skládá z ocelové chráničky ukotvené a utěsněné ke stěně nádrže/ budovy. Jako těsnící element je možno použít těsnící řetěz nebo kterýkoliv jiný typ plošného těsnění GP ( např. GP-SR, GP-WK,..). Chránička je z kyselinovzdorné nerezové oceli, těsnící prvek dle potřeby: EPDM, NBR, silikon.

Těsnění prostupu může být provedeno:

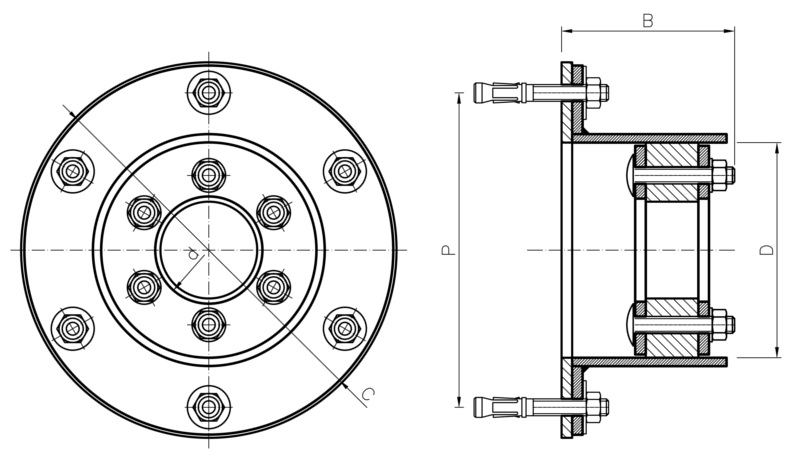

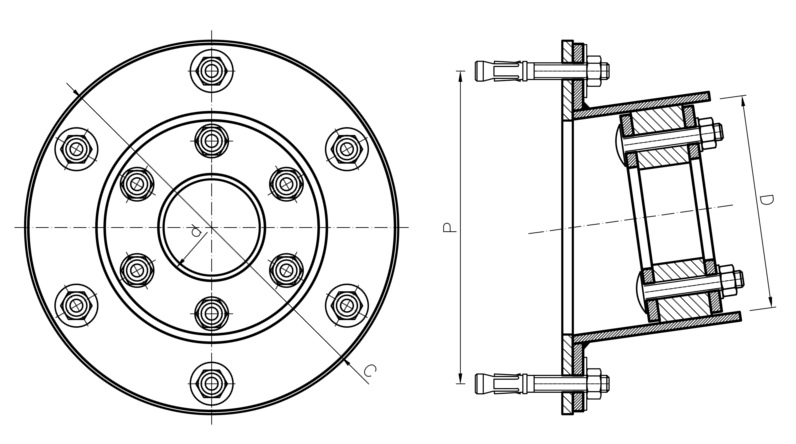

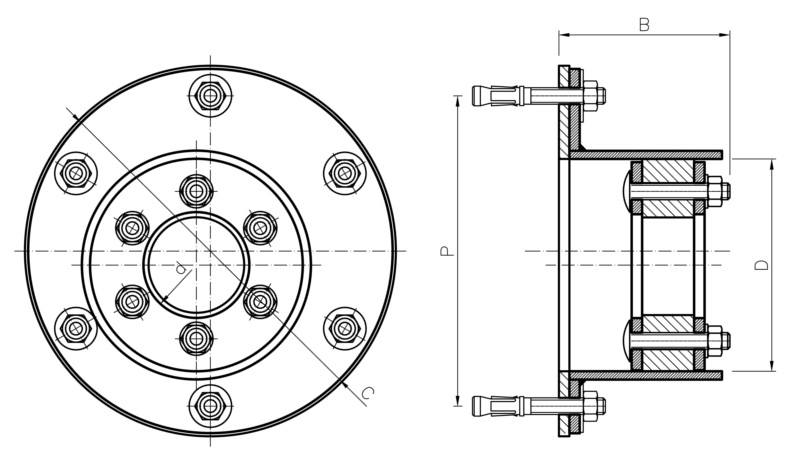

pro potrubí souosé s otvorem		pro potrubí, které svírá s osou otvoru jiný úhel než 90⁰		pro plochou i válcovou stěnu

Tímto způsobem je možno utěsnit i prostupy vedené tenkou stěnou (méně než 40 mm). Těsnění je možno přizpůsobit ke spojení s izolační folií.

Těsnění prostupu se používá pro všechny druhy potrubí i kabelů.

Těsnění prostupu se vyrábí na zakázku.

Tabulka maximálních momentů pro dotahování šroubů těsnění prostupu typu GP-T

Soubory ke stažení

technický list GP-T (velikost: 354kB, typ: PDF)
