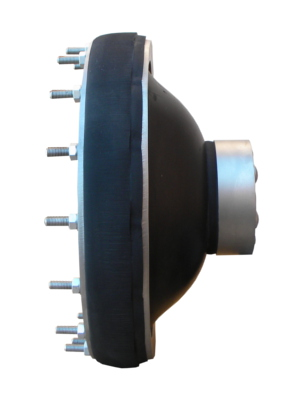

Těsnění prostupu GP-AM

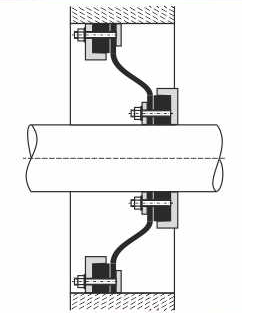

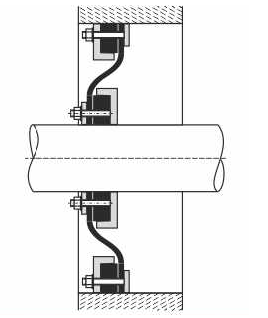

Těsnění prostupu GP-AM se skládá ze dvou těsnění GP-SR spojených elastomerovou membránou. Rozmezí posuvu závisí od rozdílu průměru potrubí a otvoru 100 mm. Podmínkou je provedení otvoru většího než potrubí o 150 - 300 mm.

Těsnění prostupu GP-AM se skládá ze dvou těsnění GP-SR spojených elastomerovou membránou.  Rozmezí posuvu závisí od rozdílu průměru potrubí a otvoru 100 mm. Podmínkou je provedení otvoru většího než potrubí o 150 - 300 mm. Technické údaje pro těsnění GP-AM: průměr: do DN1400 Max. pracovní tlak: 0,1 MPa  materiál: prstenec: kyselinovzdorná ocel 1.4307, 1.4404 těsnící vložka: EPDM, NBR

Těsnění prostupu není možné provést jako dělené.

Tabulka maximálních momentů pro dotahování šroubů těsnění prostupu typu GP-
